空气土壤环境监测站-户外版（KQTRHJ-MB260824）

产品概述

空气土壤环境监测站-户外版是一款免牵线、免供电、免 WiFi、免配网的户外一体化空气 + 土壤环境监测设备，基于 4G 通讯实现数据远程上报，4G 自带流量、开箱即用，无需 WiFi / 蓝牙配网，长期免维护。设备为便携式设计，现场安装无需土建工程，一般 10 分钟即可部署完成一套。

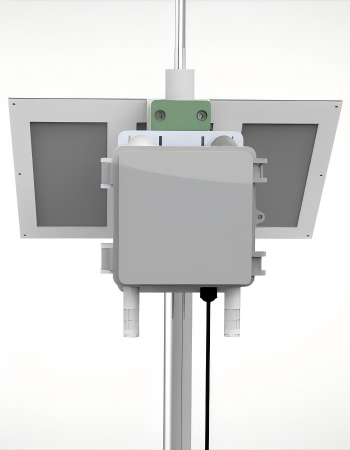

外观结构

• 外壳盒子正面为透明防水面板盖，右侧设有扣件及挂锁位置（可上锁保护），防水等级：户外级。
• 盒子顶部：左侧 = 光照度乳白半球；右侧 = 紫外线透明半球。
• 盒子下面第一排：左侧 = 空气温湿度传感器；右侧 = 二氧化碳 + TVOC 传感器。
• 盒子下面第二排：3 路 RS485 接口（可下挂任意其它类型传感器做功能扩展，土壤传感器经此接入）、下载调试口。
• 盒子下面第三排：太阳能 / 供电接口。

监测参数

项目	参数	备注
空气	温度、湿度、二氧化碳、TVOC
环境	光照度、紫外线
土壤	温度、含水率、PH 值、EC 电导、盐度、氮磷钾（参考值）
大气颗粒物（选配）	PM1.0、PM2.5、PM10	选配
环境噪声（选配）	环境噪声	选配

功能亮点

• 4G 通讯，上报间隔可远程设定。
• 预留 3 路 RS485 接口，可下挂任意其它类型传感器做功能扩展（土壤传感器经此接入）。
• 设备带 OLED 显示屏和左右按键，现场可选择查看所有参数。
• 主机自带空气温湿度、环境光照度、紫外线强度、TVOC、二氧化碳传感器，下挂土壤传感器完成土壤 6 项监测。

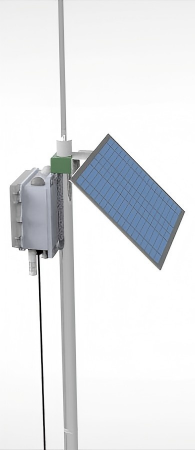

供电方式

• 户外太阳能供电，内置大容量宽温物联网专用电池。
• 支持太阳能或 DC 5~36V 输入。
• 集成 4 节 26700 磷酸铁锂电池（2 并 2 串），电压范围 4~7.2V，容量 8000mAh。
• 续航：无太阳能情况下可续航 3 个月（按 10 分钟一次参数上报计算）；有太阳能时持续充电，长期不亏电。

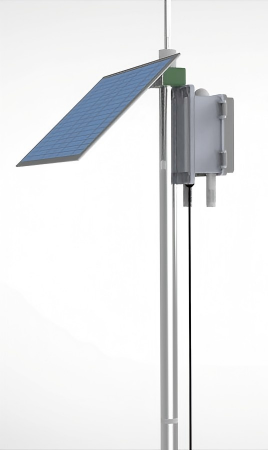

安装方式

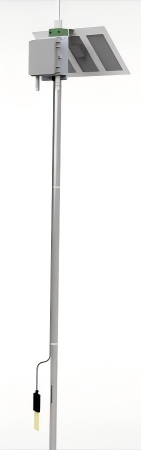

• 整个盒子通过固定抱箍安装在直径 38mm 不锈钢立杆上。
• 标配 3 节 1 米长立杆（其中一节打入土里），架高太阳能板，保证植物长高后太阳能不被遮挡。
• 标配地锥（可直接插地固定）、避雷针、4 根固定拉线。
• 土壤传感器就近埋入 / 插入监测点土壤，经立杆走线接入主机。

应用场景

户外空气 + 土壤环境监测设备，按应用场景可选配不同组合：

场景	配置	监测内容
高标准农田 / 智慧农业	主机 + 太阳能 + 立杆 + 土壤传感器	土壤温度、含水率、PH 值、EC 电导、盐度、氮磷钾、空气温湿度、光照度、紫外线
果园 / 茶园墒情监测	主机 + 太阳能 + 立杆 + 土壤传感器	土壤 6 项 + 空气温湿度、光照度、紫外线
大田作物 / 粮食产区	主机 + 太阳能 + 立杆 + 土壤传感器	土壤 6 项 + 空气温湿度、二氧化碳、光照度
园林绿化 / 城市绿地	主机 + 太阳能 + 立杆 + 土壤传感器	土壤温度、含水率 + 空气温湿度、光照度
科研教学 / 农业科研试验	主机 + 太阳能 + 立杆 + 土壤传感器	全部参数
工地扬尘噪声监测（选配）	主机 + 太阳能 + 立杆 + 大气颗粒物传感器 + 环境噪声传感器	PM1.0、PM2.5、PM10、环境噪声、二氧化碳、TVOC
